线控制动 One-Box 底层工程拆解与系统架构博弈

【开篇暴击：把生杀大权交给软件的代价】

2020 年冬天，牙克石极寒试验场，零下 35℃。我正带着团队死磕一款新车的高速紧急制动标定。当时测试工程师以 80km/h 的速度在冰雪路面巡航，前方突然出现障碍物，工程师下意识地先松开油门（触发了 0.2g 的强动能回收），紧接着一脚重刹踩到底。

诡异的一幕发生了。刹车踏板瞬间变得像石头一样硬，根本踩不下去。车辆虽然触发了 AEB，但液压建压比预期慢了将近 200 毫秒。车头硬生生怼碎了前方的假车标靶，如果那是真车，后果不堪设想。

连夜把数据导出来一查，大家全冒了冷汗。这台车刚换上*新的 One-Box 集成式线控制动系统，在强回收和急刹车无缝衔接的瞬间，软件逻辑里的一个竞态条件（Race Condition），导致踏板模拟器的电磁阀没能及时切断。驾驶员那一脚，全踩在了死硬的液压回路上。

这个真实的血泪教训，戳破了行业里一个极具迷惑性的错觉：很多人以为，从 Two-Box 升级到 One-Box，只是把两个铁疙瘩合成了一个，为了给车企省钱减重。错得离谱。

这根本不是物理零件的合并，这是把车辆生死的控制权，从机械的物理冗余，彻底移交给了脆弱的软件仲裁。今天，我们就扒开这层液压底盘的*高巅峰，看看线控制动到底是怎么重构的。

一、原理层：Two-Box 与 One-Box 的宿命之争

在燃油车时代，你踩刹车是靠发动机进气歧管的“真空”来帮你放大腿部力量（真空助力器）。电车没发动机了，被迫走上了 EHB（电子液压制动）的道路。

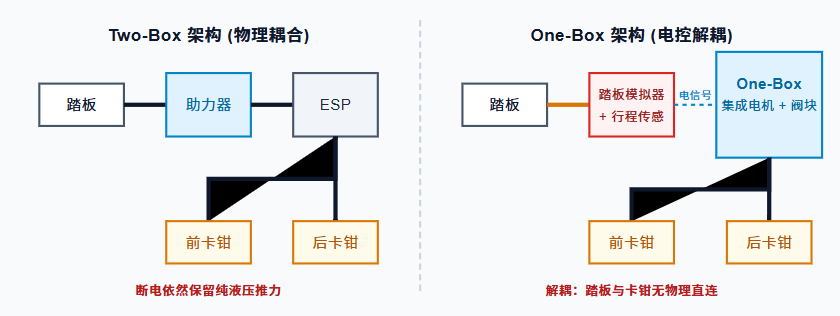

Two-Box 架构 (物理耦合)踏板助力器ESP前卡钳后卡钳断电依然保留纯液压推力One-Box 架构 (电控解耦)踏板踏板模拟器+ 行程传感电信号One-Box集成电机 + 阀块前卡钳后卡钳解耦：踏板与卡钳无物理直连

图 1：Two-Box 与 One-Box 物理拓扑架构深度对比

二、系统层：CRBS 与底盘小脑的跨域撕扯

在底盘域控的架构里，有一条用几百台报废车砸出来的铁律：大多数单点问题，扒开看都是系统边界没划清楚。

One-Box 上车后，*折磨人的就是 CRBS（制动能量回收协调控制）。当驾驶员踩下刹车，到底是用驱动电机反拖来减速（充电），还是用卡钳摩擦来减速（费电）？这就引发了 VCU（整车控制器）、BMS（电池管理系统）和底盘域控之间的三方大战。

• BMS：

  当前电池温度太低或 SOC 太满，充不进电，拒绝回收。

• VCU：

  收到 BMS 限制，只能请求底盘全部用机械摩擦制动。

• 底盘域控：

  没问题，我立刻建压。

危险就潜伏在这几十毫秒的数据交互中。如果前一秒 BMS 还允许回收，下一秒因电池单体压差过大突然切断回收，这中间会产生一个巨大的“扭矩空窗期”。为了填平空洞，底盘域的建压指令必须做到毫秒级精准补偿：稍微慢一点，车就会往前“窜”；稍微快一点，车就会“点头”。

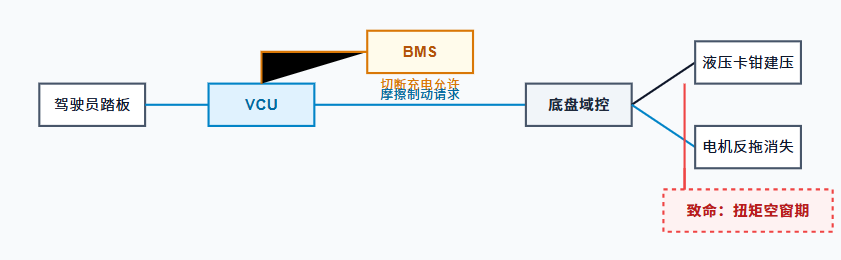

驾驶员踏板VCUBMS切断充电允许摩擦制动请求底盘域控液压卡钳建压电机反拖消失致命：扭矩空窗期

图 2：CRBS 三方仲裁链路与突发退出的“扭矩空窗期”灾难

三、工程层：标定工程师的至暗时刻

没在量产项目里熬过大夜的人，根本不知道 One-Box 里藏着多少要命的工程细节。

难点一：踏板感的“虚拟骗局”

Two-Box 时代，刹车油沸腾了、刹车片磨薄了，你会觉得踏板变软，这是物理世界的真实反馈。但 One-Box 是解耦的。你踩的是个模拟器弹簧，脚感永远是完美的。

但这太可怕了！如果长下坡导致刹车热衰减，摩擦力已经没了，但用户脚下还觉得游刃有余，下场就是冲下悬崖。因此，架构师必须设计一套极度复杂的算法：基于卡钳温度估算和液压迟滞模型，反向去调节踏板模拟器的电磁阀阻力，人为制造出“刹车衰减”的脚感，来警告驾驶员。

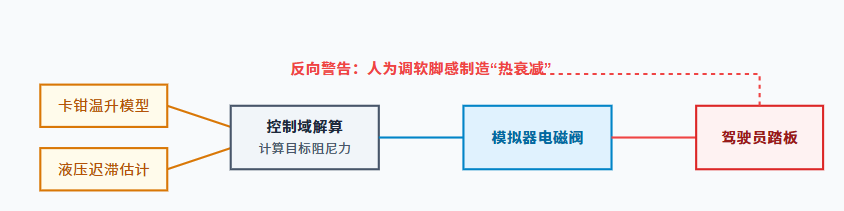

卡钳温升模型液压迟滞估计控制域解算计算目标阻尼力模拟器电磁阀驾驶员踏板反向警告：人为调软脚感制造“热衰减”

图 3：踏板感“虚拟骗局”与反向调节补偿链路

难点二：PLE（驻车锁止消除）的隐藏杀机

当车停在 30% 的大坡上，EPB（电子手刹）电机死死咬住卡钳。如果直接挂挡起步，卡钳电机在斜坡重力下根本退不出来，甚至会扫崩齿轮。

解法是 PLE 机制：在起步瞬间，让 One-Box 的液压泵先猛打高压顶住刹车片，卸掉 EPB 电机的受力，然后 EPB 再顺势退出。就这一个微小的跨系统协同，在 AUTOSAR 的通信延迟下，能让标定团队脱掉一层皮。

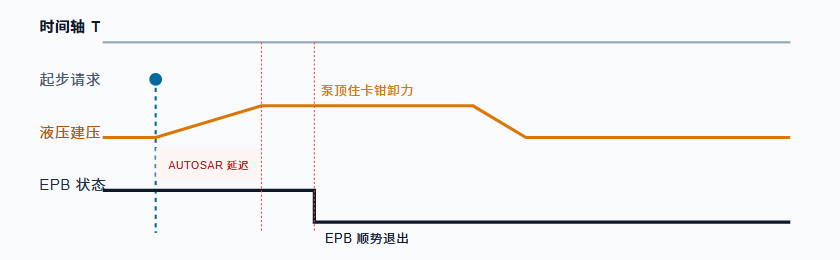

时间轴 T起步请求液压建压泵顶住卡钳卸力EPB 状态EPB 顺势退出AUTOSAR 延迟

图 4：PLE (驻车锁止消除) 时序图与通信延迟挑战

难点三：功能安全 HARA 的痛苦妥协

为了过 ISO 26262 的 ASIL-D 级认证，必须给单点的 One-Box 外挂一个 RBU（冗余制动单元）。

在一次 L4 级 Robotaxi 项目的双重失效测试中，团队吵了三天，*终决定不做机械结构保底设计。因为复杂的机械备用方案会极大拖慢正常工况的响应。我们选择了纯电子异构冗余：主控一旦宕机，副板不求平顺，直接用*大电流锁死备用回路，暴力刹停保命。

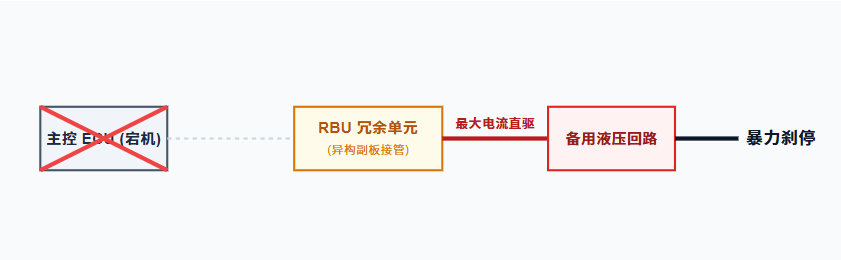

主控 ECU (宕机)RBU 冗余单元(异构副板接管)*大电流直驱备用液压回路暴力刹停

图 5：ASIL-D 级异构冗余降级链路（RBU 暴力接管机制）

四、行业对标：激进与求稳的底盘哲学

看懂了底层挣扎，再看市面上头部玩家的技术路线，每一个决策背后都是成本、性能和安全的三维博弈。

【行业锋利洞察】各大 Tier 1 现在疯狂吹捧的 One-Box，根本不是智能底盘的未来，它只是液压时代的“末日狂欢”。

不管你集成了多少个阀块，只要系统里还有一滴刹车油，流体力学在极寒天气的粘度变化，就永远无法满足 L4 智驾所需要的 50 毫秒级响应。带着液压管路的自动驾驶，都是在走钢丝。

五、方法论总结：贴在工位上的底盘铁律

在线控制动的泥潭里滚了十几年，我总结了这几条工程原则：

铁律 1：冗余不是多一套系统，而是可控降级

不要指望备用系统能像主系统一样丝滑。在高速失灵的瞬间，能用*粗暴的方式把车速降下来，就是*高级的安全。

铁律 2：标定是三角博弈的妥协艺术

标定不是调参数，是在安全、舒适、能耗的三角里找平衡点。你为了续航多抠出 5 公里的回收，代价可能就是副驾呕吐。优秀的底盘工程师，必须是懂人性的妥协大师。

铁律 3：软件再强也无法击穿物理边界

永远不要用 C++ 代码去假设刹车片的摩擦系数是恒定的。对机械的敬畏，是底盘人活命的根本。

六、升维洞察：轮毂电机对液压霸权的撕裂

往未来看三年，线控制动领域即将发生大地震。当大家还在为 One-Box 洋洋得意时，以分布式驱动（四轮独立电机）为代表的新架构正在野蛮敲门。

在未来，日常工况下的减速 90% 以上将完全由电机的反拖完成。液压卡钳将彻底沦为“仅紧急避险或驻车才启动”的备胎。制动控制权将历史上**次从“底盘域”实质性地转移到“动力域”。谁掌握了电机的矢量微操，谁就掌握了下一代智能底盘的生杀大权。

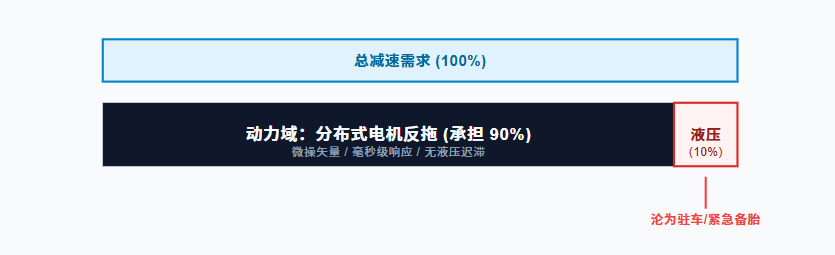

总减速需求 (100%)动力域：分布式电机反拖 (承担 90%)微操矢量 / 毫秒级响应 / 无液压迟滞液压(10%)沦为驻车/紧急备胎

图 6：未来分布式驱动下，液压制动控制权向动力域的实质性转移

七、结尾：把坑填满，才能上路

从机械真空泵到 Two-Box，再到高度集成的 One-Box，汽车制动系统的每一次重构，都是在用无数个不眠之夜和烧毁的测试车，去拓宽那条名为“安全”的护城河。

我们之所以在黑河的冰面上一遍遍拉扯 CRBS 的扭矩过渡，在吐鲁番的烈日下测试热衰减的虚拟脚感，不是为了在发布会上多喊两句黑话，而是为了让那台两吨重的钢铁怪兽，在任何极端环境下，都能如臂使指地稳稳停下。
